半导体、集成电路、芯片 三者区别与集成电路芯片制造科普

在日常生活中，我们常听到“半导体”、“集成电路”和“芯片”这三个词，它们经常被混用，但严格来说，它们描述的是不同层次的概念。理解它们的区别，有助于我们更清晰地认识现代电子工业的脉络。

一、半导体：材料的基石

半导体是一种导电性能介于导体（如铜）和绝缘体（如橡胶）之间的材料。常见的半导体材料包括硅（Si）、锗（Ge）以及砷化镓（GaAs）等。其中，硅是当前集成电路制造中最主流的材料，因为它在地壳中储量丰富、提纯工艺成熟，并且能形成高质量的绝缘氧化层（二氧化硅）。

半导体本身只是材料，并不具备任何功能。它的价值在于：通过掺杂（加入微量杂质）和施加电场，可以精确控制其导电能力。这种可控性是一切电子器件的基础。

二、集成电路：把电路“集成”起来

集成电路（Integrated Circuit，简称IC）是指将大量电子元件（晶体管、电阻、电容等）及其连线，通过半导体制造工艺，制作在同一块半导体衬底上，形成一个完整的、具有特定功能的电路。

集成电路的核心思想是“集成”——把原本需要独立元件搭建的电路，缩小到微观尺度并批量制造。衡量集成电路规模的一个常用指标是晶体管数量：从小规模集成电路（SSI，几十个晶体管）到超大规模集成电路（VLSI，数百万个晶体管），再到今天的极大规模集成电路（ULSI，数十亿个晶体管）。

因此，集成电路是一个“电路系统”层面的概念，它强调功能完整性和集成度。

三、芯片：集成电路的物理载体

芯片（Chip）通常指从半导体晶圆上切割下来的、封装前的裸片（Die），更通俗地理解，就是那片包含了集成电路的微小硅片。芯片是集成电路的物理实体。

但在日常语境中，“芯片”常被用来代指集成电路产品本身，比如“手机芯片”、“AI芯片”，这时它已经包含了封装和测试后的成品。严格来说，芯片侧重于“这一块具体的硅片”，而集成电路侧重于“这个电路的设计与功能”。

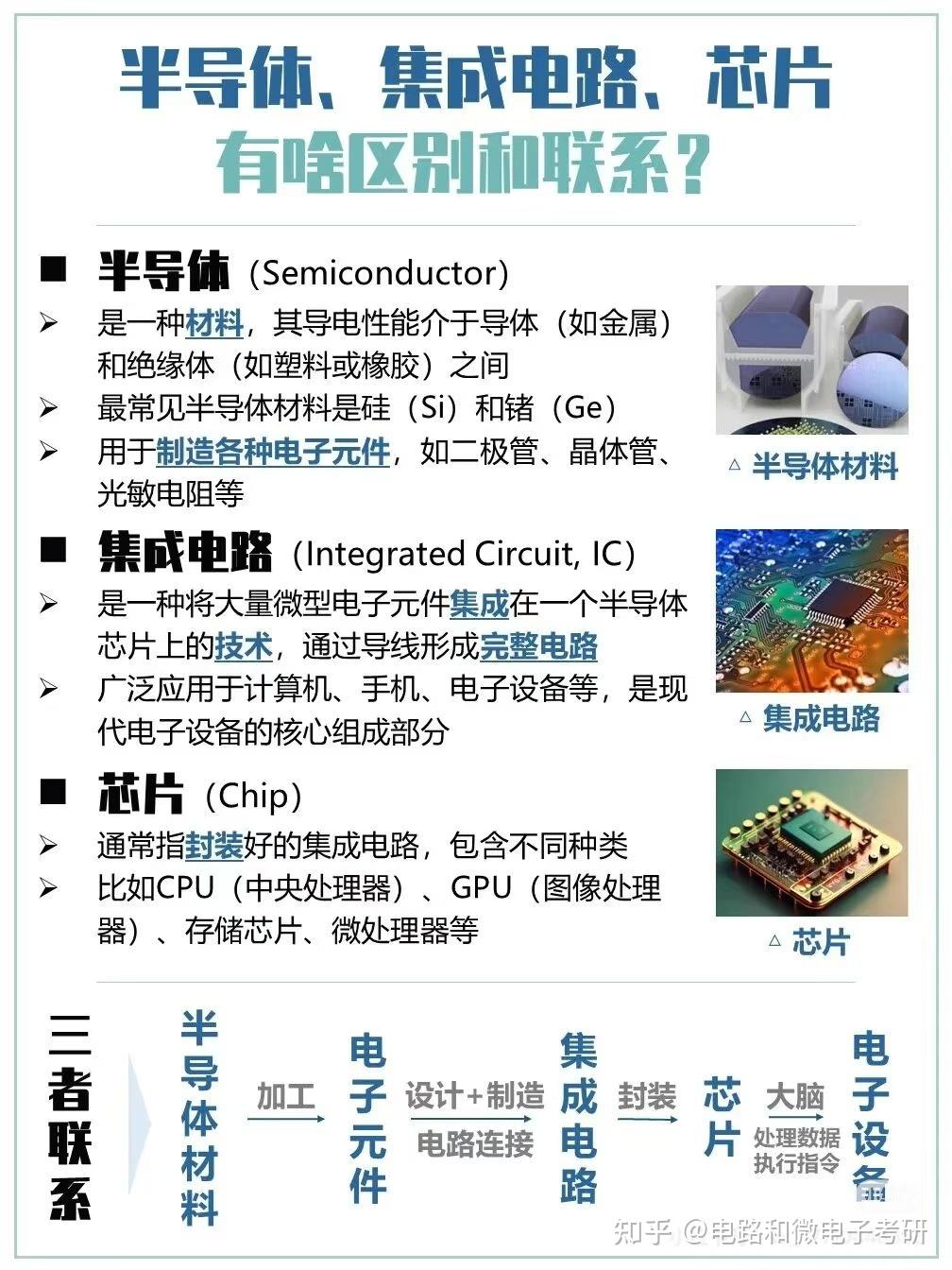

简单概括三者关系：半导体是材料，集成电路是电路设计，芯片是包含集成电路的物理单元。

四、集成电路芯片及产品制造：从沙子到硅片

集成电路芯片的制造是一个极其复杂、精密的过程，通常涉及数百道工序，主要可分为以下几个阶段（以硅基工艺为例）：

1. 硅片制备：将高纯度多晶硅熔化，拉制成单晶硅棒（如直拉法），然后切割、研磨、抛光，形成平整的硅晶圆（Wafer），常见直径有200mm（8英寸）和300mm（12英寸）。

1. 前道工序（晶圆制造）：这是集成电路形成的核心环节，主要包括：

• 氧化：在硅片表面生长二氧化硅绝缘层；

• 光刻：涂光刻胶，用光刻机透过掩模版曝光，将电路图案转移到光刻胶上；

• 刻蚀：去除不需要的材料，形成图形；

• 掺杂：通过离子注入或扩散，改变半导体导电类型；

• 薄膜沉积：沉积金属或绝缘材料层；

• 重复上述步骤数十次，逐层构建出立体的电路结构。

1. 后道工序（封装测试）：将晶圆切割成单个裸片，进行封装（保护芯片、引出引脚），再进行电性能测试和老化筛选，最终形成可交付的芯片产品。

整个制造过程对洁净度、精度和一致性要求极高。晶圆厂（Fab）通常需要“洁净室”环境，空气中颗粒物控制在极低水平；光刻等关键步骤的精度已达纳米级。

五、小结

半导体提供材料基础，集成电路设计并实现电路功能，芯片则是前两者结合形成的物理实体。从半导体材料到集成电路，再到可用的芯片产品，这背后是一条资金密集、技术密集、分工高度专业化的产业链。理解这条链条，能帮助我们更好地看懂今天电子世界的底层逻辑。
